SATEL Proof-R4+

SATEL Proof-R4+ on vaativiin olosuhteisiin sopiva vastaanotin radiomodeemi. Tuote on IP69K-luokiteltu, mikä tarkoittaa korkeinta saatavilla olevaa suojausta. Se tarjoaa suojaa pölyltä, kuumuudelta ja korkeapaineiselta vesisuihkulta. SATEL Proof-R4+ koostuu IP69K-suojatusta kotelosta ja laite toimii  403-473 MHz taajuusalueella.

Kestävä modeemi kovaan käyttöön

SATEL Proof-R4+ sopii mainiosti esimerkiksi koneohjaukseen, älykkääseen maanviljelyyn ja meriteollisuuden sovelluksiin. Se on joustava ja kustannustehokas ratkaisu, jonka suunnittelussa on kiinnitetty erityistä huomiota sähköiseen suojaukseen: Jännitteensyöttö-, data- ja antennilinjat ovat kaikki ylijännitesuojattuja. Lisäksi laitteessa on ylimääräinen suodatus GNSS-taajuuksille.

SATEL Proof-R4+ on yhteensopiva SATELLINE-EASy, -TR1, SATEL-EASy+, -TR4+ -pohjaisten tuotteiden sekä useiden muiden valmistajien radioprotokollien kanssa.

Saatavilla olevat mallit ja tuotekoodit:

  • SATEL Proof-R4+ (YM6597) AES salaustuella
  • SATEL Proof-R4+ (YM6596) ilman AES salaustukea
OTA YHTEYTTÄ



Taajuusalue 403 … 473 MHz
Kanavaväli 6.25*), 12.5, 20*) ja 25 kHz, ohjelmallisesti valittavissa
*)käyttää 12.5 kHz kanavaleveyttä
Herkkyys -118 … -105 dBm
Liittymätyyppi RS-232 (TD, RD linjat)
Datanopeus maks. Sarjaväylä:
– 115200 bps
Radio:
– 28800 bps
Käyttöjännitealue +7 … +27.5 Vdc (-15% / +20%)

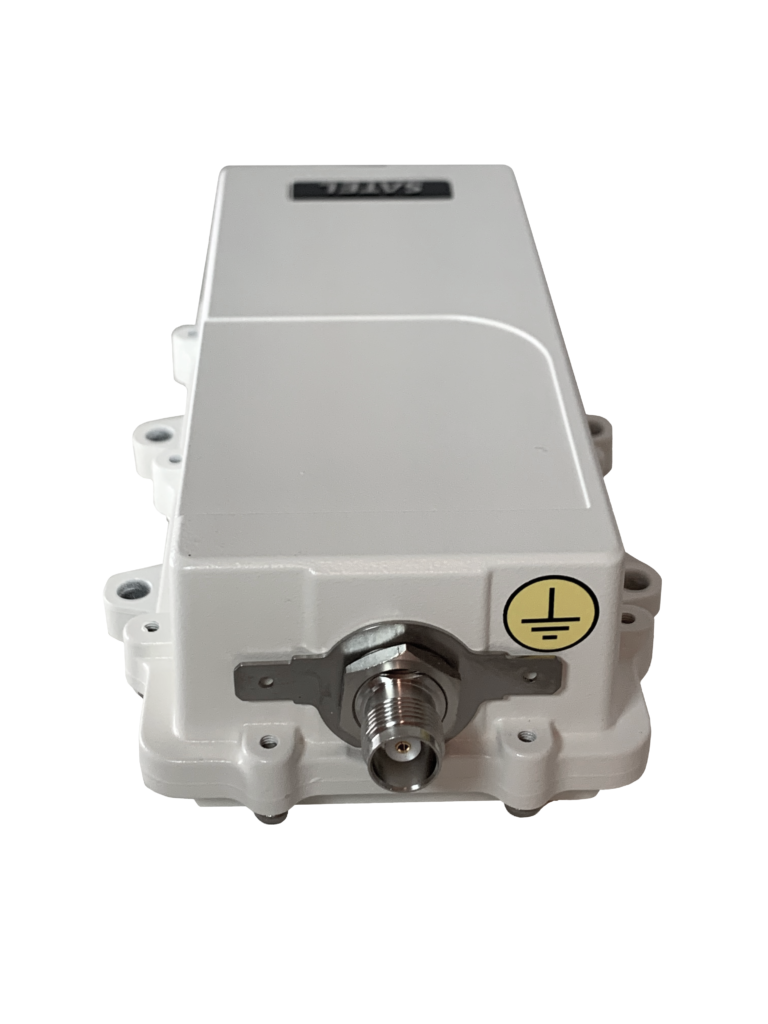

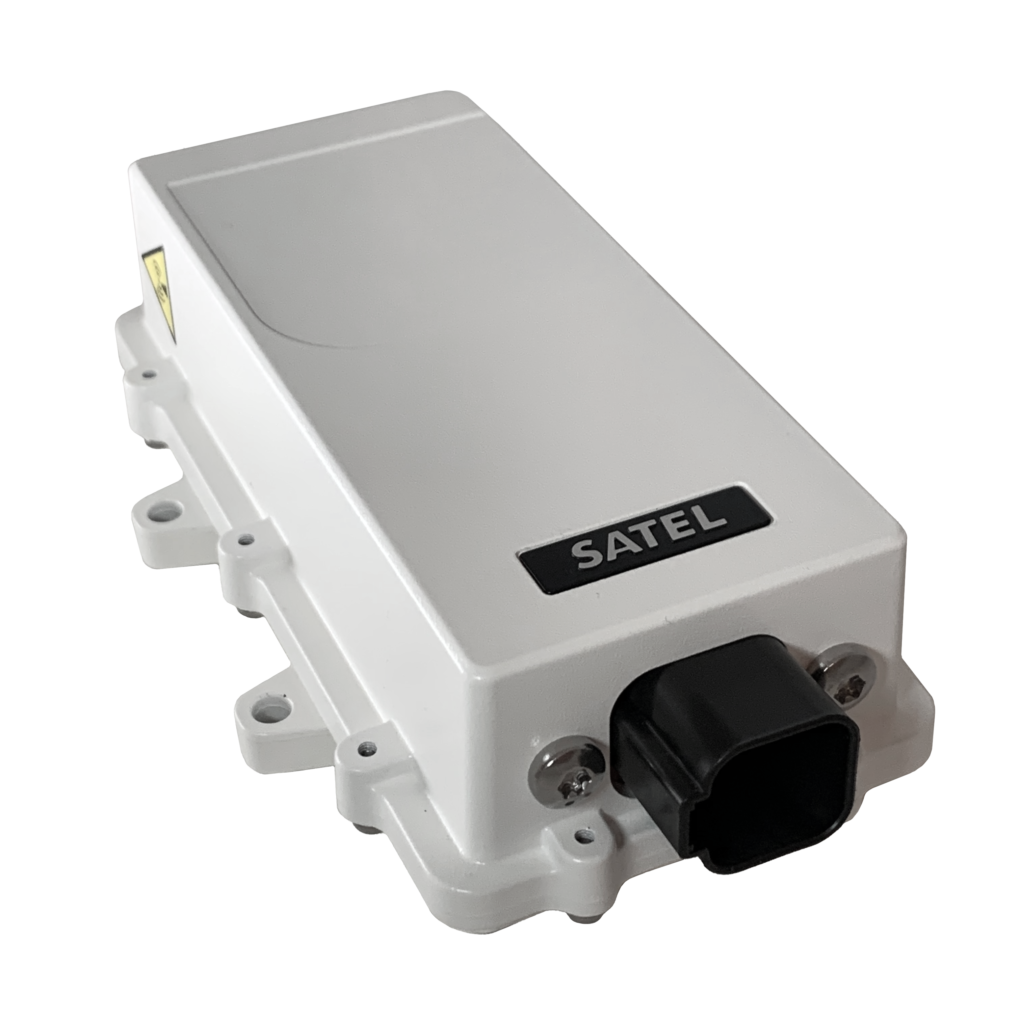

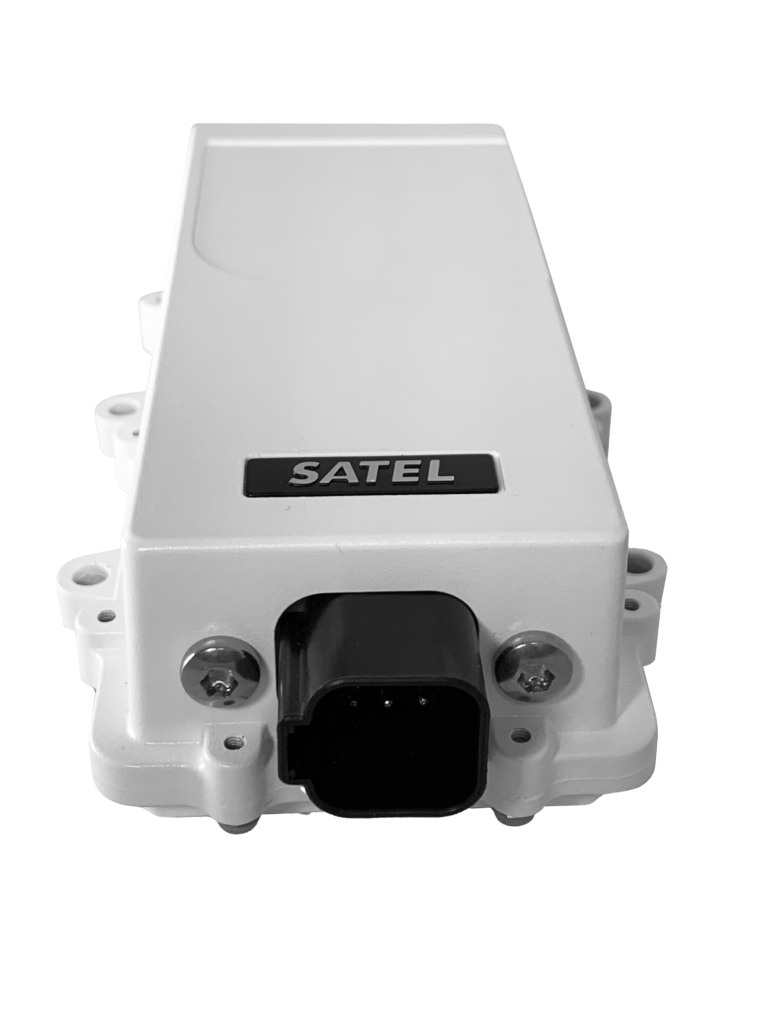

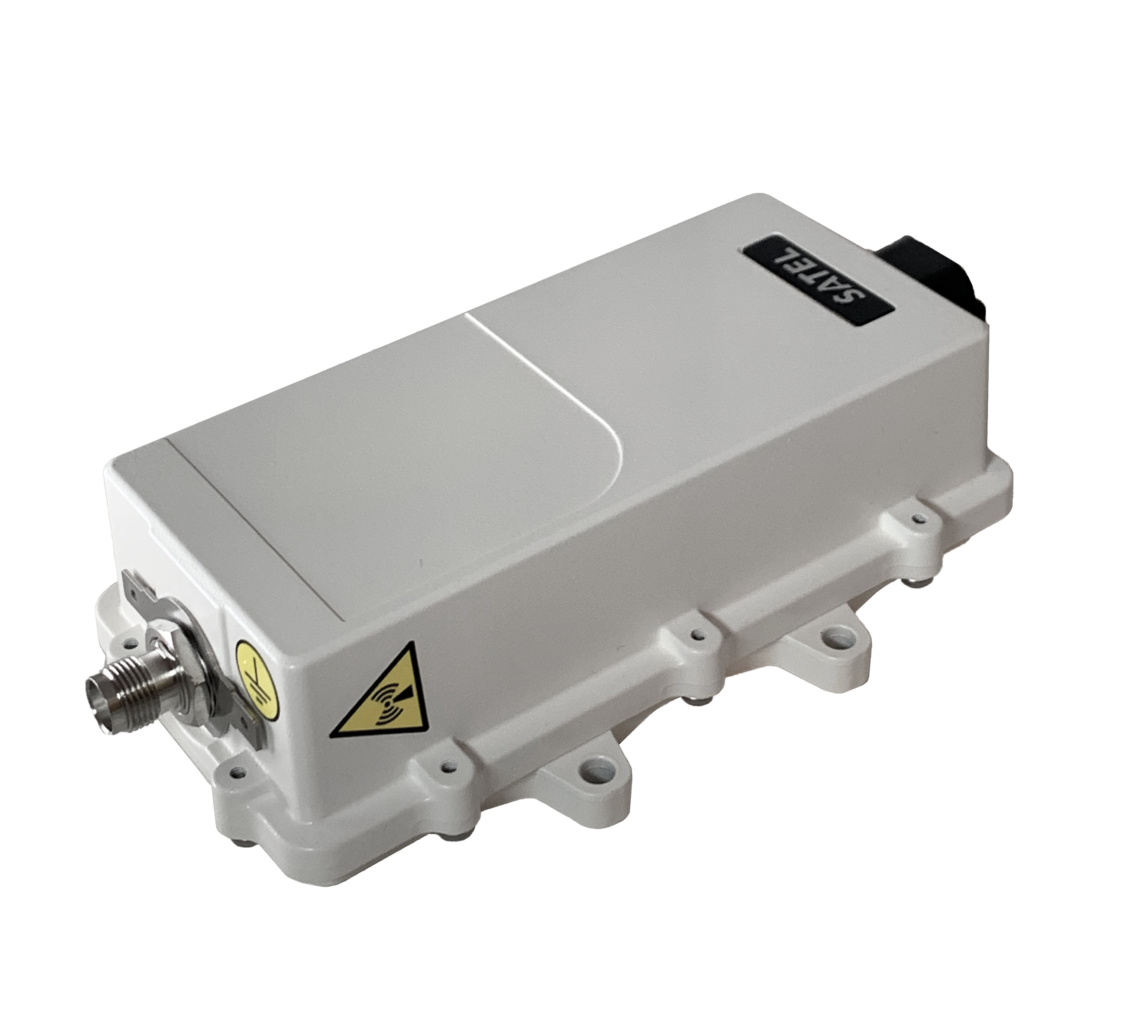

Liittimet Deutsch DT04-6P-CL09 / TNC
Koko / Paino 174 x 95 x 46 mm / <500 g
IP-luokitus IP69K
Radiotien salaus AES128 oletuksena / AES256 erikseen tilattavissa
CRF-1 (YC1101) RG58, pituus 1 m, TNC uros- / TNC naarasliittimillä
CRF-5F (YC1105) /
CRF-5M (YC1106)
RG-58, pituus 5 m, CRF-5F TNC uros- / TNC naarasliittimillä tai CRF-5M TNC urosliittimillä
CRF-50 (YC1150) Pituus 50 cm, TNC urosliittimillä kaistanpäästösuotimelta radiomodeemille
ECOFLEX10 (YC1004) Matala hävikkinen (0.9 dB / 10 m) kaapeli alle 20 m kaapelipituuksille N- tai TNC-liittimillä
ECOFLEX15 (YC1005) Matala hävikkinen (0.6 dB / 10 m) kaapeli yli 20 m kaapelipituuksille N-liittimillä
NARS-1F (YC0200) Väyläadapteri, D15 uros- / D9-naarasliittimet, 650 mA sulake sisältäen jännitteensyöttöjohtimet sekä ohjelmointikytkimen
NARS-1F-4A (YC0204) Samanlainen kuin NARS-1F, mutta 4 A sulakkeella
NARS-EP (YC0270) Adapterikaapeli, pituus 0.15 m,
Deutsch DT06-65-CE06 / D15-naarasliittimet käytettäväksi NARS-väyläadapterin kanssa
Antennit Puolenaallon, neljännesaallon, Helix, suuntaavat ja ympärisäteilevät
Virtalähde DIN (YP7524) Virtalähde DIN-kiskoon kiinnitettäväksi, sisääntulo 100–240 Vac / ulostulo 24 Vdc / 2.5 A
A-AC (YP0115) Virtalähde joko pöytäkäyttöön tai seinälle kiinnitettäväksi,
sisääntulo 100–240 Vac / ulostulo 15 Vdc / 4.6 A
