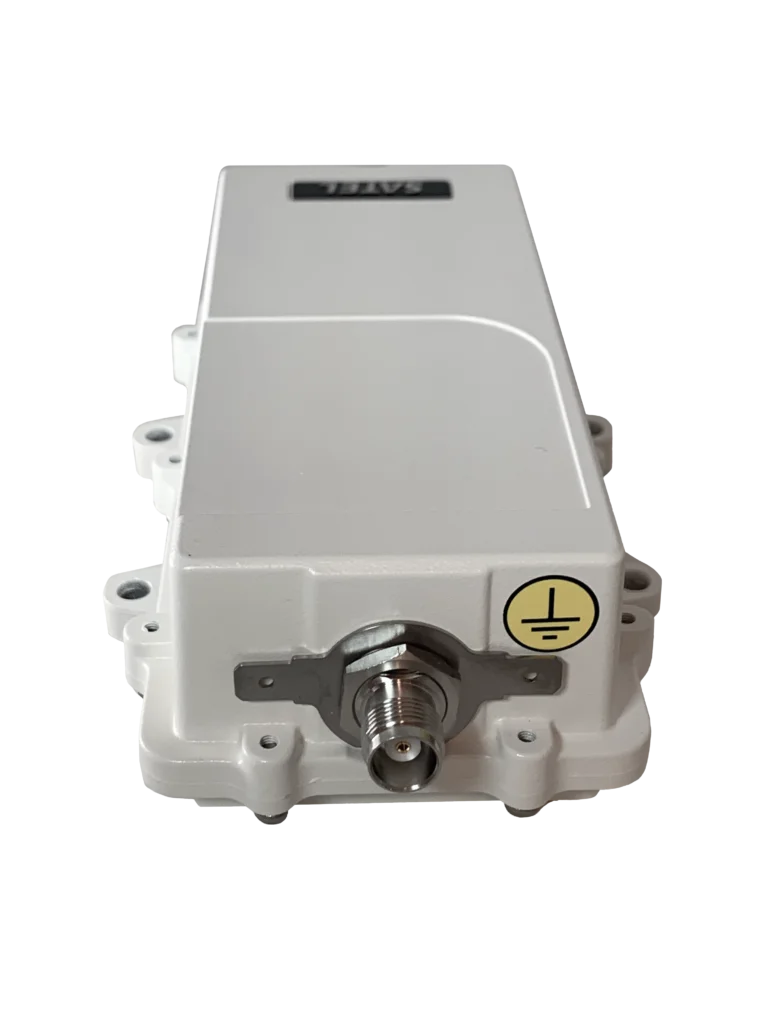

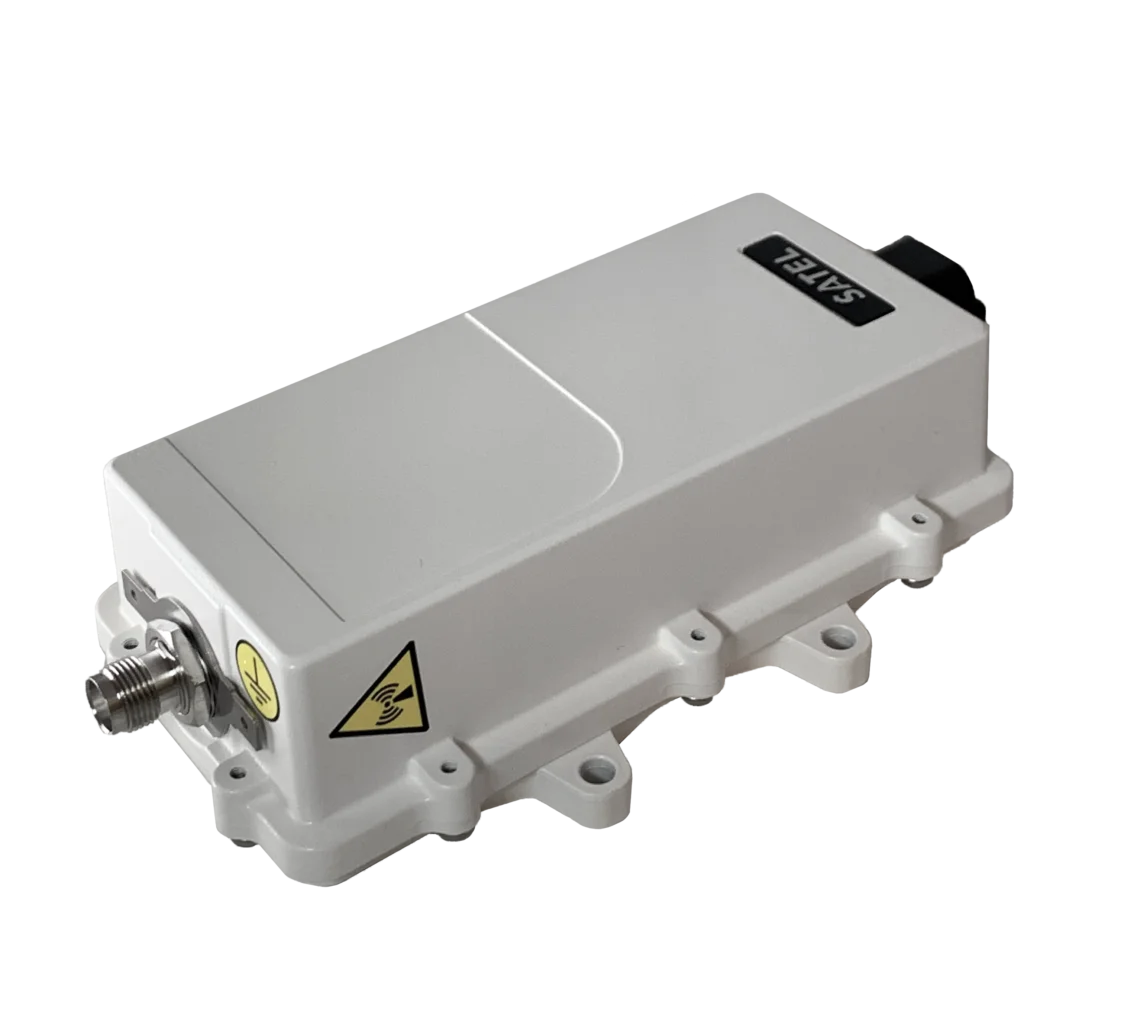

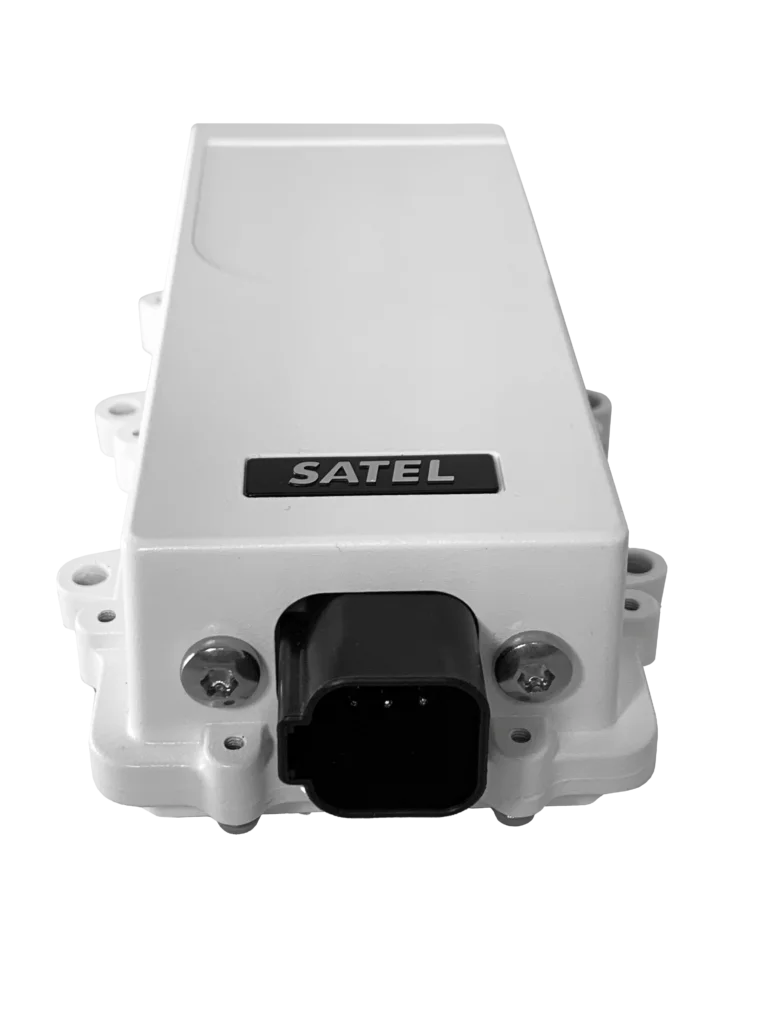

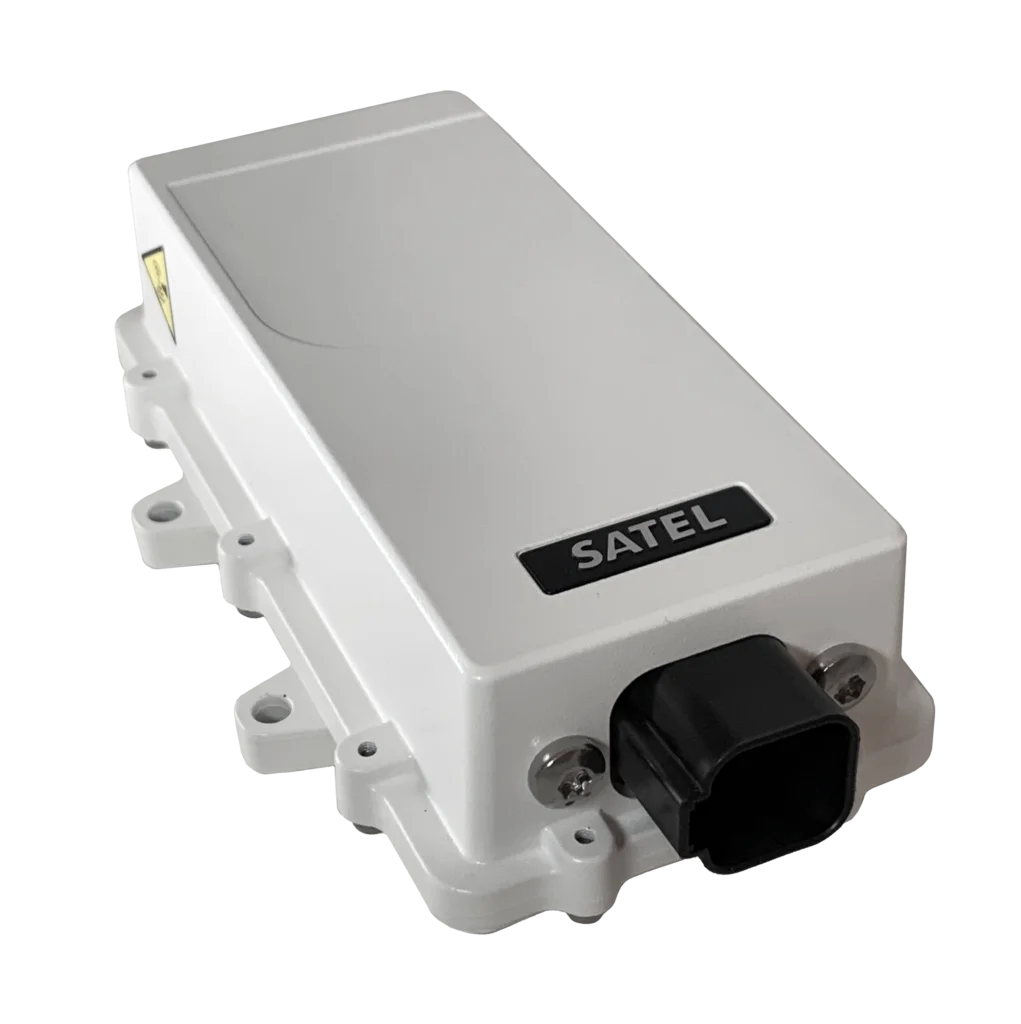

SATEL Proof-TR489 on vaativiin olosuhteisiin sopiva radiomodeemi. Tuote on IP69K-luokiteltu, mikä tarkoittaa korkeinta saatavilla olevaa suojausta. Se tarjoaa suojaa pölyltä, kuumuudelta ja korkeapaineiselta vesisuihkulta. Tuote koostuu IP69K (ja IP67) luokitellusta kotelosta sekä monitaajuuksisesta radiomodulista.
Tuotteessa on kolme taajuutta valittavissa:
- Lisensoitu 403 … 473 MHz
- Luvasta vapaa 869.4…869.65 MHz
- Luvasta vapaa 902 … 928 MHz
Kestävä modeemi kovaan käyttöön
SATEL Proof-TR489 IP67 / IP69K-luokitellussa kotelossa sopii mainiosti esimerkiksi koneohjaukseen, älykkääseen maanviljelyyn ja meriteollisuuden sovelluksiin. Se on joustava ja kustannustehokas ratkaisu, jonka suunnittelussa on kiinnitetty erityistä huomiota sähköiseen suojaukseen: jännitteensyöttö-, data- ja antennilinjat ovat kaikki ylijännitesuojattuja. Lisäksi laitteessa on ylimääräinen suodatus GNSS-taajuuksille.
Modeemi on yhteensopiva SATELLINE-EASy, -TR1, -TR9 / SATEL-EASy+ / -TR4+ / -TR49 / -TR489 tuotteiden kanssa vastaavilla taajuuksilla sekä useiden muiden valmistajien radioprotokollien kanssa.
Täyttää viranomaisvaatimukset mm. EUssa, USA:ssa, Kanadassa ja Australiassa.
Saatavilla olevat mallit ja tuotekoodit:
- YM6920 radiotien AES128 salaustuella, ei aluerajoituksia.
- YM6925 ilman radiotien salaustukea, ei aluerajoituksia.
- YM6930 radiotien AES128 salaustuella, US/CA aluerajoituksilla 400/915.
- YM6935 ilman radiotien salaustukea, US/CA aluerajoituksilla 400/915.
- YM6940 radiotien AES128 salaustuella, AU / BR*) aluerajoituksilla 400/915.
- YM6945 ilman radiotien salaustukea, AU / BR*) aluerajoituksilla 400/915.
- YM6950 radiotien AES128 salaustuella, EU aluerajoituksilla 400/869.
- YM6955 ilman radiotien salaustukea, EU aluerajoituksilla 400/869.
*) Versiot BR aluerajoituksilla tulossa myöhemmin.
OTA YHTEYTTÄ
| Taajuusalue | 403 .. 473 / 869.4 … 869.65 / 902 … 928 MHz |
| Kanavaväli | 12.5, 20, 25 kHz @ 403 .. 473 MHz 25, 50 kHz @ 869.4 … 869.65 MHz |
| Hajotusmenetelmä | Taajuushyppelevä @ 902 … 928 MHz |
| Herkkyys, tyypillisesti | -112 dBm / -108 dBm / -109 dBm |
| Lähetysteho | 1 W / 0.5 W / 1 W |
| Liittymätyyppi | RS-232 (TD, RD lines) |
| Tiedonsiirtonopeus | Sarjaväylä max.: – 115200 bps Radio max.: – 28800 bps @ 403 … 473 MHz – 38400 bps @ 869.4 … 869.65 MHz – 115200 bps @ 902 … 928 MHz |
| Käyttöjännitealue | +7 … +27.5 Vdc (-15% / +20%) |
| Liittimet | Deutsch DT04-6P-CL09 / TNC naaras |
| Koko / Paino | 174 x 95 x 46 mm / <500 g |
| IP luokitus | IP67 / IP69K |
| Radiation salaus | AES128 oletuksena / AES256 erikseen tilattavissa |
| CRF-1 (YC1101) | RG58, pituus 1 m, TNC uros- / TNC naarasliittimillä |
| CRF-5F (YC1105) / CRF-5M (YC1106) |
RG-58, pituus 5 m, CRF-5F TNC uros- / TNC naarasliittimillä tai CRF-5M TNC urosliittimillä |
| CRF-50 (YC1150) | Pituus 50 cm, TNC urosliittimillä kaistanpäästösuotimelta radiomodeemille |
| ECOFLEX10 (YC1004) | Matala hävikkinen (0.9 dB / 10 m) kaapeli alle 20 m kaapelipituuksille N- tai TNC-liittimillä |
| ECOFLEX15 (YC1005) | Matala hävikkinen (0.6 dB / 10 m) kaapeli yli 20 m kaapelipituuksille N-liittimillä |
| NARS-1F (YC0200) | Väyläadapteri, D15 uros- / D9-naarasliittimet, 650 mA sulake sisältäen jännitteensyöttöjohtimet sekä ohjelmointikytkimen |
| NARS-1F-4A (YC0204) | Samanlainen kuin NARS-1F, mutta 4 A sulakkeella |
| NARS-EP (YC0270) | Adapterikaapeli, pituus 0.15 m, Deutsch DT06-65-CE06 / D15-naarasliittimet käytettäväksi NARS-väyläadapterin kanssa |
| Antennit | Puolenaallon, neljännesaallon, Helix, suuntaavat ja ympärisäteilevät |
| Virtalähde DIN (YP7524) | Virtalähde DIN-kiskoon kiinnitettäväksi, sisääntulo 100–240 Vac / ulostulo 24 Vdc / 2.5 A |
| A-AC (YP0115) | Virtalähde joko pöytäkäyttöön tai seinälle kiinnitettäväksi, sisääntulo 100–240 Vac / ulostulo 15 Vdc / 4.6 A |
| C-P-EP (YC0320) | Virtakaapeli 30 cm, Deutsch DT06-65-CE06 / 4-pin ODU (toistinaseman sähköistämiseen) |
