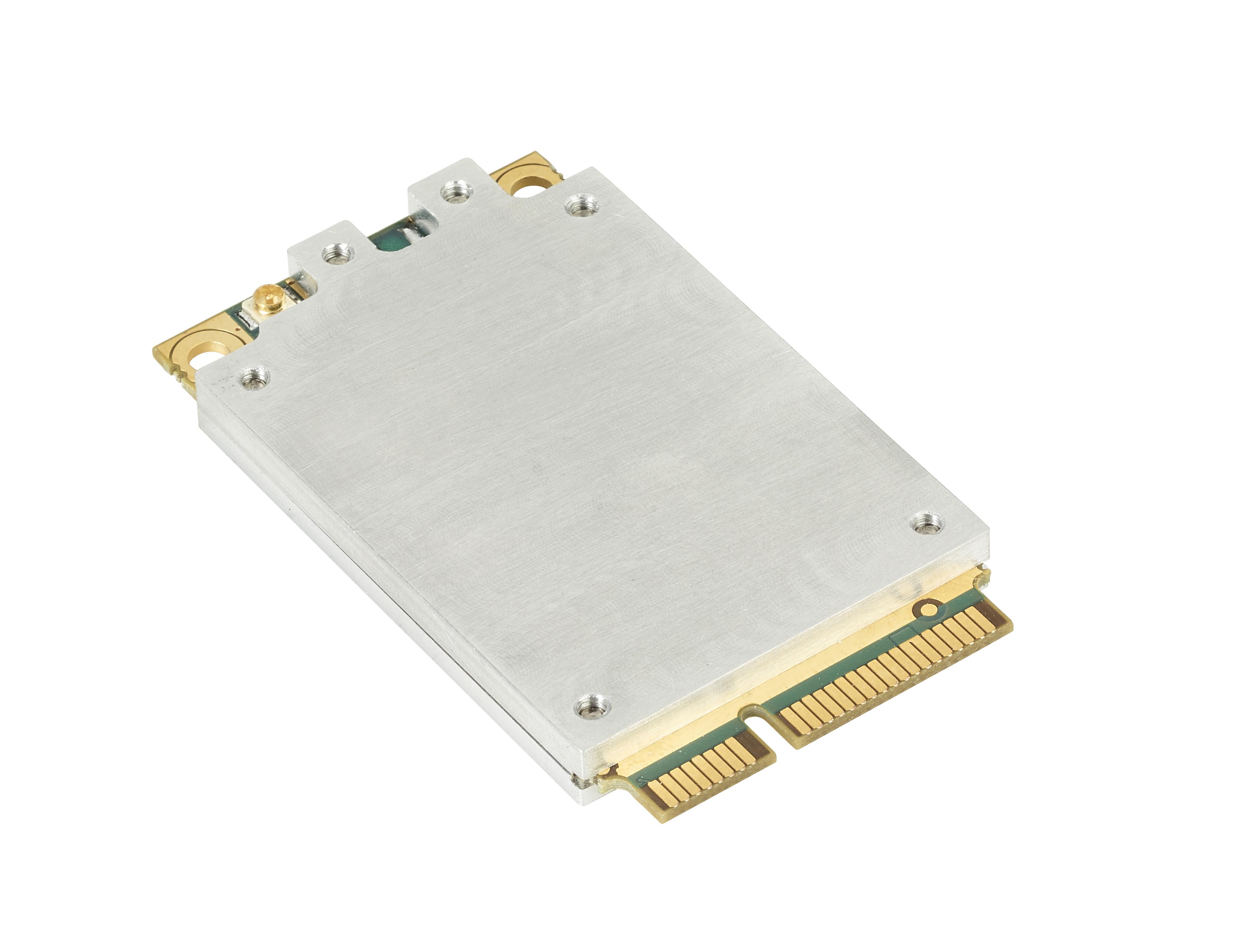

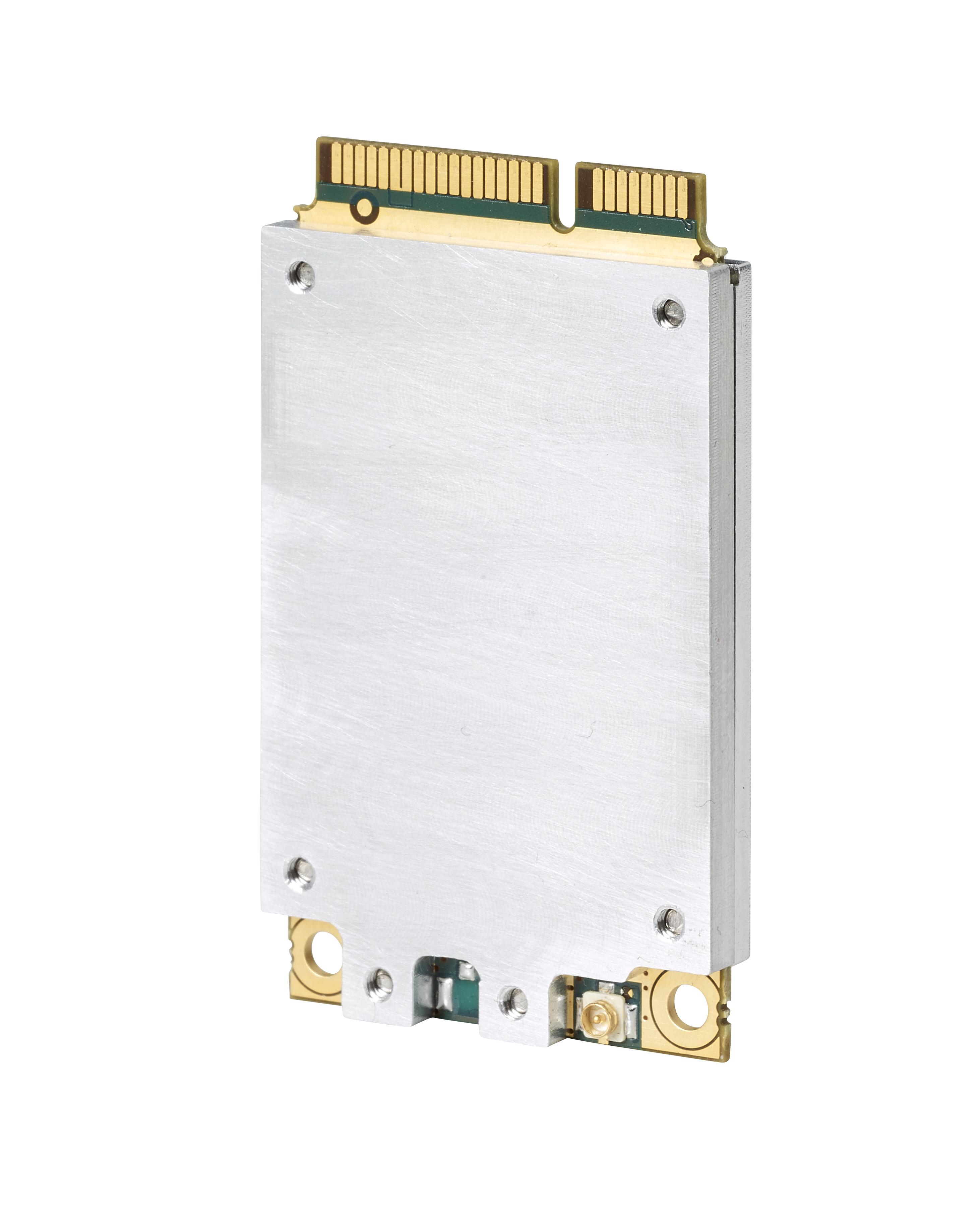

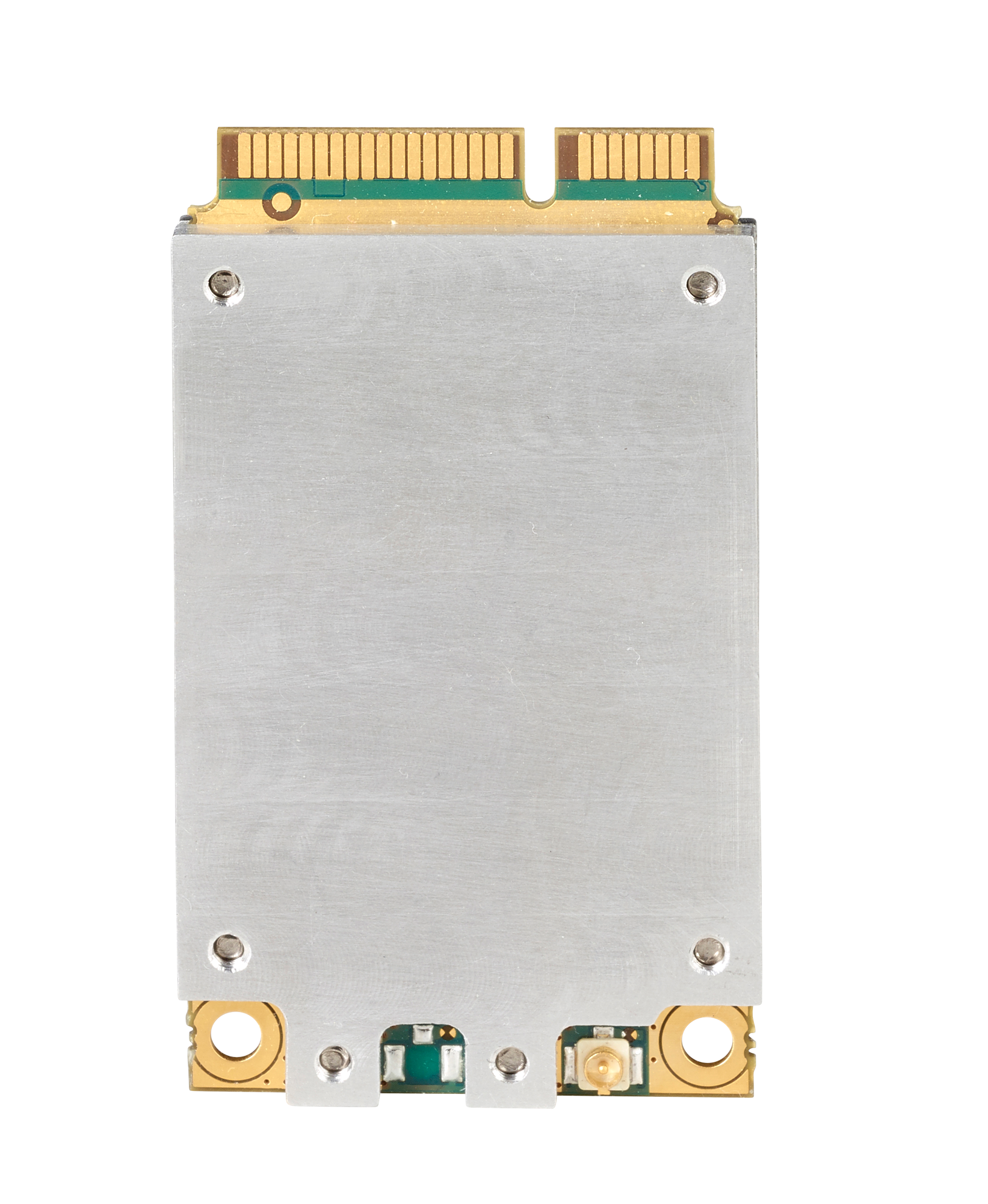

SATEL-TR49 SnapOn

SATEL XPRS logo

SATEL-TR49 SnapOn on kahdella taajuusalueella toimiva lähetinvastaanotin, joka sopii standardiin Mini PCIe -väylään. Tämä radiomoduuli onkin yhteensopiva miljoonien jo markkinoilla olevien laitteiden kanssa, ja sen integrointi on helppoa. Jos saatavilla on Mini PCIe -väylä, se voi korvata muita teknologioita kuten matkapuhelinverkon ja LoRa-verkon. Moduuli käyttää taajuuksia 410-475 MHz ja 902-928 MHz.



  • Ultrakompakti design
  • Helppo integraatio ja käyttöönotto
  • USB-väylän kautta mahdollista syöttää sähkö moduulille (maks. 500 mW, enemmän erillisellä liittimellä)
  • Kestävä kiinnitys ja liitännät

Tekniset tiedot 902-928 MHz

  • Datanopeus: 115.2 kbit/s
  • Ulostulovirta: 10 mW … 1 W
  • Modulaatio: 2-GFSK
  • Kaistanleveys: 230 kHz
  • Protokollat: Point-to-multipoint, Point-to-point
  • Hajotusmenetelmä: Taajuushyppelevä
  • Taajuuskaistat: 7, käyttäjän valittavissa
  • Hyppytaajuuksien lukumäärä: 50–112, käyttäjän valittavissa
  • Taajuusalueet: 16 aluetta, 7 kanavaa per alue
  • Herkkyys/Lähetysteho: -109 dBm, 10-4 BER
  • Sarjaväylän datanopeus: 9600–115200 bps

Tekniset tiedot 410…475 MHz

  • Datanopeus: 9600 bits/s (12.5 kHz kanava), 19200 bits/s (25 kHz kanava)
  • Ulostulovirta: 10 mW … 1 W
  • Modulaatio: 4-GFSK
  • Kaistanleveys: 12.5 and 25 kHz
  • Herkkyys/Lähetysteho: -120 dBm, 1% BER (12.5 kHz)
  • Sarjaväylän datanopeus: 9600-115200 bps

SATEL-TR49 SnapOn on yhteensopiva muiden SATEL-radiomodeemien sekä muiden valmistajien radioprotokollien kanssa.



Saatavilla oleva mallit ja tuotekoodit:

  • SATEL-TR49 SnapOn AES128-salaustuella, kaikki maat (YM8600)
  • SATEL-TR49 SnapOn ilman AES128-salaustukea, kaikki maat (YM8605)
  • SATEL-TR49 SnapOn AES128-salaustuella, USA/Kanada (YM8610)
  • SATEL-TR49 SnapOn ilman AES128-salaustukea, USA/Kanada (YM8615)
OTA YHTEYTTÄ
Taajuusalue 410…475 / 902 … 928 MHz
Tärinänsieto 25 g, jopa 2 kHz sinimuotoinen
Käyttöjännite 3.3 ± 9% VDC
Virrankulutus 440 mW (RX) / 3.4 W (TX, 1 W RF-virralla)
Sisääntulo I/F USB 2.0
Käyttölämpötila –40 … +70 °C
Koko/Paino 51 x 30 x 4.75 mm / 10 g
Antenniliitin U.FL
Muoto PCIe Mini -kortti
