SATEL-TR4+

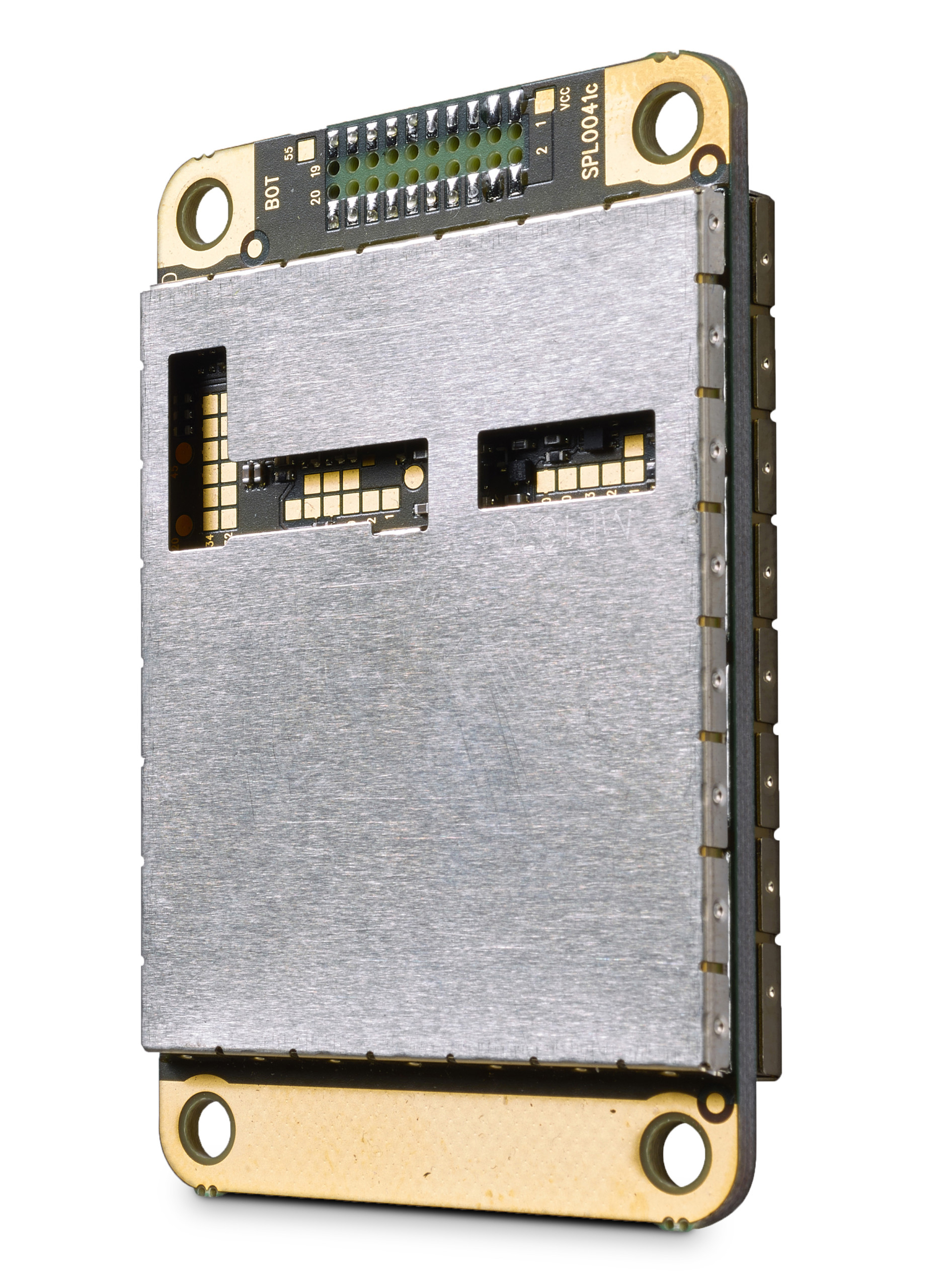

SATEL-TR4+ on pienikokoinen piirilevymuotoinen UHF lähetin-vastaanotin moduuli. Moduuli on suunniteltu integroitavaksi asiakkaan oman laitteen sisälle esim. GNSS-korjaussignaalin siirtoon maanmittauksessa tukiasemalta liikkuvalle asemalle.

• 70 MHz viritysalue (403…473 MHz) ja käyttäjän valittavissa oleva kanavaväli (12.5, 20 ja 25 kHz)
• Laajennettu käyttöjännitealue
• Alhainen virrankulutus
• AES128 salaustuki oletuksena, AES256 myös saatavilla
• Polling Protocol saatavilla

Helppo asentaa ja konfiguroida

• Moduulin konfigurointi voidaan tehdä helposti SATEL SL-komentojen tai SATEL Configuration Manager -ohjelman avulla
• Toimitetaan ilman koteloa PCB-formaatissa RF-suojattuna
• Helppo asentaa asiakkaan koteloon tai laitteeseen sisälle
• Laitteen käyttämä AES128/256-bittinen salaus radiotiellä takaa turvallisen tiedonsiirron radioverkossa

Laaja yhteensopivuus

SATEL-TR4+ on yhteensopiva laajalti käytössä olevien muiden SATEL radioiden, kuten SATELLINE-M3-TR4, -EASy, -Easy Pro ja SATEL-EASy+ kanssa, ja myös muiden valmistajien radioprotokollien kanssa.

SATEL GO -radiomoduulit sopivat täydellisesti OEM-valmistajien tarpeisiin. Ota yhteyttä meihin tai lähimpään SATEL-jälleenmyyjään saadaksesi lisätietoa.

Saatavilla olevat mallit ja tuotekoodit radiomoduuleille:

• SATEL-TR4+ AES128 salaustuella (YM7470)
• SATEL-TR4+ ilman AES128 salaustukea (YM7475)
• SATEL-TR4+ AES128 salaustuella, DTE liitin päälipuolella levyä (YM7480)
• SATEL-TR4+ ilman AES128 salaustukea, DTE liitin päälipuolella levyä (YM7485)
• SATEL-TR4+ OA noudattaa hollantilaisten KAR-määräyksiä (Korte Afstand Radio) julkisen liikenteen tiedonsiirrolle (YM7440)

Emolevyllä helpotusta asennuksiin

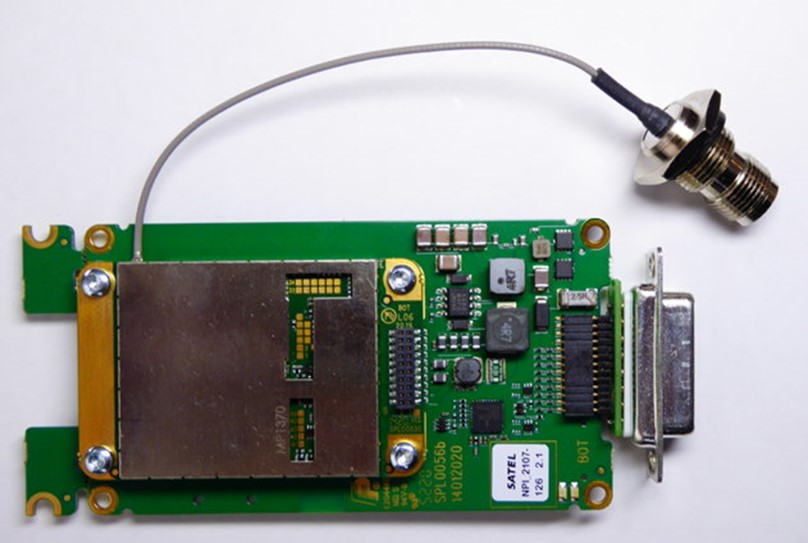

Asennusta helpottamaan valikoimissa on myös erikseen tilattavissa oleva SATEL-B2 emolevy. Radiomoduuli kiinnitetään emolevyyn neljälle ruuvilla. Emolevystä saatavilla 26-pinniset vaaka- ja pystyliitinvaihtoehdot sekä adapteri vaakaliittimestä D15 naarasliittimeen. Antenniliitin vaihtoehdot ovat HIROSE U.FL yhteensopivat TNC, BNC, SMA, MCX ja MMCX (kuvassa näkyvissä TNC-liittimellä oleva vaihtoehto).

Saatavilla olevat mallit ja tuotekoodit emolevypaketeille:

• SATEL-B2-TR4+, MP1 AES128 salaustuella, emolevy 26-pinnisellä vaakaliittimellä (YR7470)
• SATEL-B2-TR4+, MP1 ilman salaustukea, emolevy 26-pinnisellä vaakaliittimellä (YR7475)
• SATEL-B2-TR4+, MP2 AES128 salaustuella, emolevy 26-pinnisellä vaakaliittimellä + D15 adapteri (YR7470)
• SATEL-B2-TR4+, MP2 ilman salaustukea, emolevy 26-pinnisellä vaakaliittimellä + D15 adapteri (YR7475)
• SATEL-B2-TR4+, MP3 AES128 salaustuella, emolevy 26-pinnisellä pystyliittimellä (YR7470)
• SATEL-B2-TR4+, MP3 ilman salaustukea, emolevy 26-pinnisellä pystyliittimellä (YR7475)
